Technická specifikace
Technické specifikace prefabrikované stavby
Kritéria výpočtu
Výroba na základě uvažovaného zatížení sněhem 80 kg/m², rychlosti větru 102 km/h, seismické oblasti 1. stupně a tří klimatických zón.
Nosný systém
Profily H (nosníky) a U (střešní vazníky), vyráběné na válcovacích strojích, jsou z pozinkované oceli. Tvoří hlavní konstrukční rám budovy. Pro spojení vazníků a zajištění tuhosti stavby se používají také omega vaznice vyráběné na válcovacích strojích.
Konstrukční ocel
V programu SAP2000 jsou navrženy průřezy materiálu a v programu AutoCAD jsou zpracovány výkresy stavby. Celý nosný systém se skládá ze speciálních pozinkovaných profilů typu H, C a U.
Projekt
Šířka a délka prefabrikovaných staveb jsou navrhovány v násobcích 125 cm. Prefabrikované stavby se skládají ze čtyř různých typů panelů: plného panelu, okenního panelu, nadsvětlíkového panelu a dveřního panelu. Nejtěžším panelem je panel s vnějšími dveřmi (90 kg). Veškeré architektonické výkresy a výpočty jsou zpracovávány technickým týmem společnosti Villa Yapı s využitím programů AutoCAD a SAP2000.
Vnější stěna (v. 2500 mm, tloušťka 100 mm) – lisovaný panel
- Vnější povrch: 8 mm silná cementotřísková a vláknocementová deska.
- Vnitřní povrch: 8 mm silná cementotřísková a vláknocementová deska.
- Požární odolnost (evropské normy): požár B, kouř S1, hořící částice D0.
- Tepelná izolace: 0,21 W/mK (8 mm).
- Doba požární odolnosti: TS 1263 (DIN 4102-2).
- Spojovací prvky: pozinkované, vyráběné válcováním (1–1,5 mm).
- Izolace: EPS polystyren.
- Rozměr: 80 × 1250 × 2500 mm.
- Pevnost v tlaku (EN 826): 80 kPa.
- Pevnost v ohybu: 125 kPa.
- Objemová hmotnost (EN 1602): 16 kg/m³.
- Tepelná vodivost (EN 12667): 0,039 W/mK.
Vnitřní stěna (v. 2500 mm, tloušťka 60 mm) – lisovaný panel
- Vnější povrch: 8 mm silná cementotřísková a vláknocementová deska.
- Vnitřní povrch: 8 mm silná cementotřísková a vláknocementová deska.
- Požární odolnost (evropské normy): požár B, kouř S1, hořící částice D0.
- Tepelná izolace: 0,21 W/mK (8 mm).
- Doba požární odolnosti: TS 1263 (DIN 4102-2).
- Spojovací prvky: pozinkované, vyráběné válcováním (1–1,5 mm).
- Izolace: EPS polystyren.
- Rozměr: 40 × 1250 × 2500 mm.
- Pevnost v tlaku (EN 826): 80 kPa.
- Pevnost v ohybu: 125 kPa.
- Objemová hmotnost (EN 1602): 16 kg/m³.
- Tepelná vodivost (EN 12667): 0,039 W/mK.
Spoj stěnových panelů
Pozinkované prvky, jako jsou profily U a H, jsou ohýbány a vzájemně spojovány.
Strop
Sádrokartonová deska

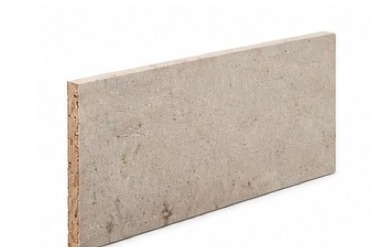

Cementotřísková deska (Betopan)
H profil pro spojení sádrokartonu
Minerální vlna
- Obklad (suché prostory): 12 mm silná sádrokartonová deska.
- Obklad (vlhké prostory): 8 mm silná cementotřísková a vláknocementová deska.
- Spoj sádrokartonu: lišta z pozinkovaného plechu.
- Spojovací prvky: elektrostaticky lakovaný pozinkovaný plech.
- Knauf – minerální vlna: tloušťka 100 mm, šířka 1200 mm, délka 8000 mm.
- Součinitel tepelné vodivosti: 0,044 W/(m·K).
- Tepelný odpor: 2,27 m²K/W.
- Reakce na oheň: eurotřída A1 (TS EN 13501-1).

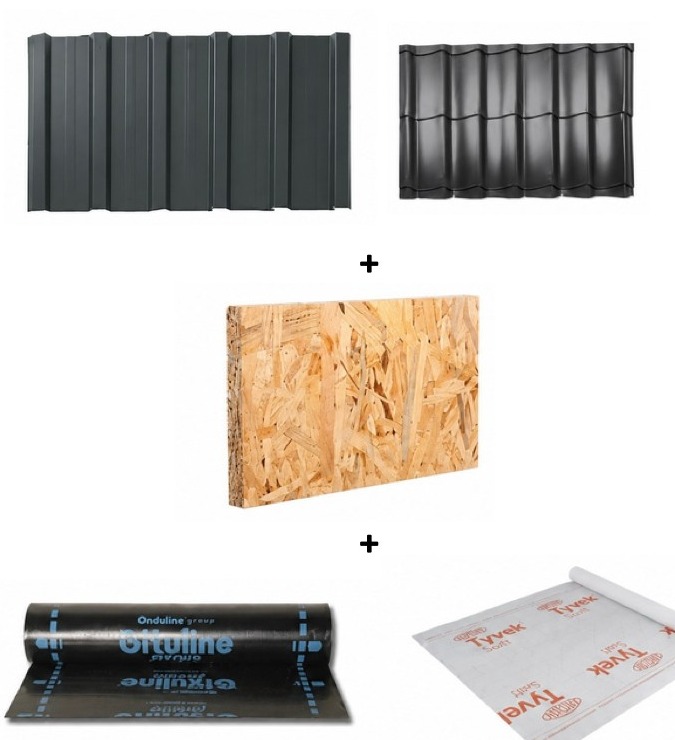

Střešní krytina
- 0,50 mm trapézový plech nebo trapézová střešní taška (volitelně).
- 12 mm OSB deska (volitelně).
- Membrána nebo fólie Tyvek (volitelně).

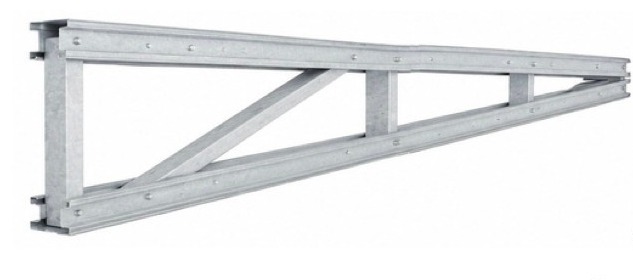

Střešní vazník
Střešní vazníkový systém je navržen ze speciálních profilů vyrobených z pozinkovaného ocelového plechu třídy DX51 nebo S320.

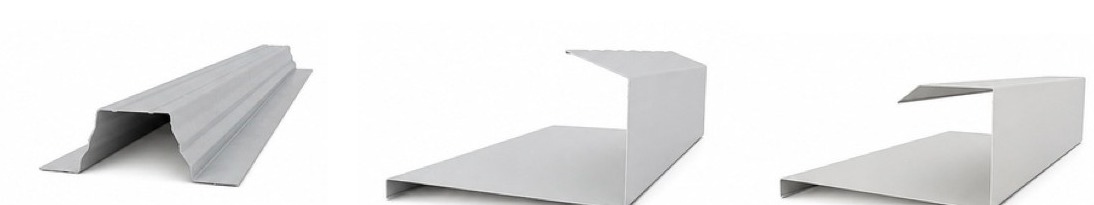

Vaznice – okapnice – okapový žlab
Omega vaznice
Omega vaznice je překryta speciálně tvarovaným lakovaným pozinkovaným plechem o šířce 25–30 cm.
Okapnice
Okapnice je kryta speciálně tvarovaným lakovaným pozinkovaným plechem o šířce 25–30 cm.
Čelní V profil
Čelní V profil je opatřen krycím prvkem ze speciálně tvarovaného lakovaného pozinkovaného plechu o šířce 25–30 cm.

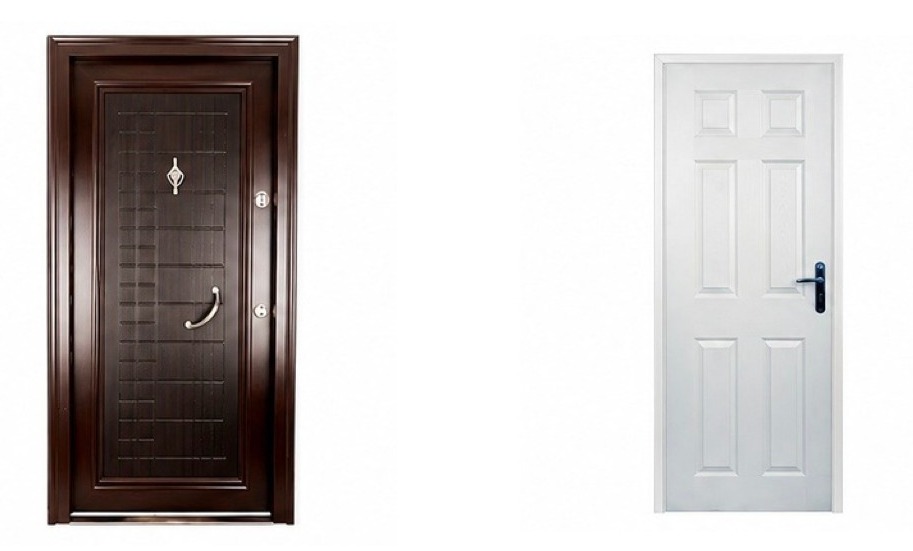

Dveře
Ocelové dveře
Rozměry 90 × 198 cm (dle norem TSE).
Americké panelové dveře
Rozměry 80 × 198 cm s kovovým rámem.

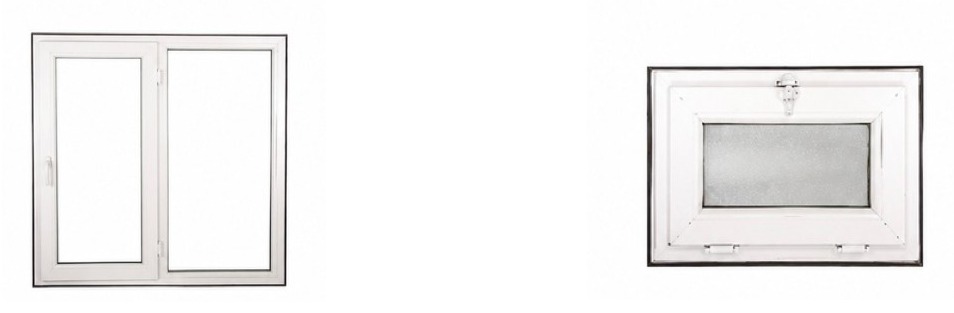

Okna – sklo
- Okna: PVC okna 120 × 120 cm (dle norem TSE).
- Nadsvětlík: PVC 40 × 60 cm (dle norem TSE).
- Rám okna: pozinkovaný plech tl. 1,2 mm.
- Šířka okenního profilu: 60 mm – 3 komory.

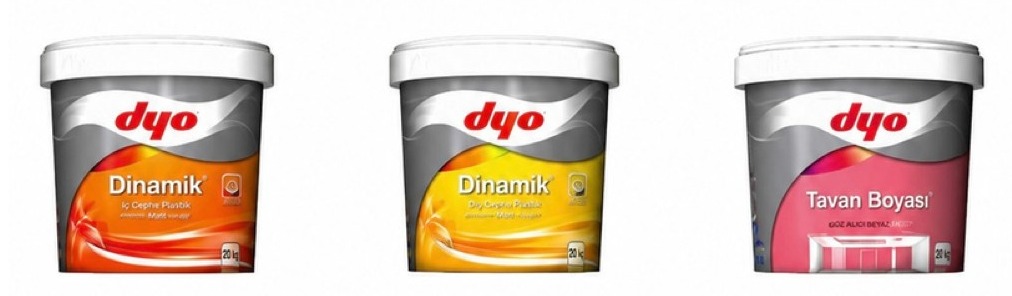

Nátěry
- DYO interiér: dvouvrstvá plastová barva (dle norem TSE).
- DYO exteriér: dvouvrstvá akrylátová barva (dle norem TSE).
- DYO strop: dvouvrstvá plastová barva (dle norem TSE).

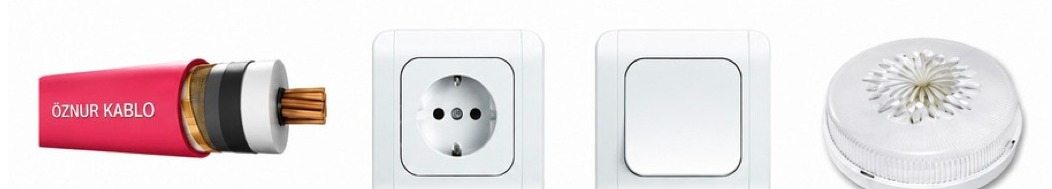

Elektroinstalace
- Kabely: NYM 3 × 2,5 mm² (dle norem TSE).
- Zásuvky a vypínače: s certifikací TSE.
- Osvětlení: kulaté stropní svítidlo.
- WC / koupelna: kulaté stropní svítidlo.
- Dveře: svítidlo nad dveřmi.
Elektroinstalace je provedena pod omítkou (zapuštěná instalace).
Schodiště
- Nosná konstrukce: rám z uzavřených profilů nebo ocelová konstrukce.
- Obklad: cementotřísková deska tl. 16 mm.
- Požární odolnost (evropské normy): třída B, kouř S1, hořící částice D0.
- Tepelná vodivost: 0,21 W/mK (16 mm).
- Doba požární odolnosti: TS 1263 (DIN 4102-2).
- Nátěr: dvojitý základní nátěr a dvojitý olejový nátěr.
- Zábradlí: kované železo.
Mezipatro (pro dvoupodlažní domy)

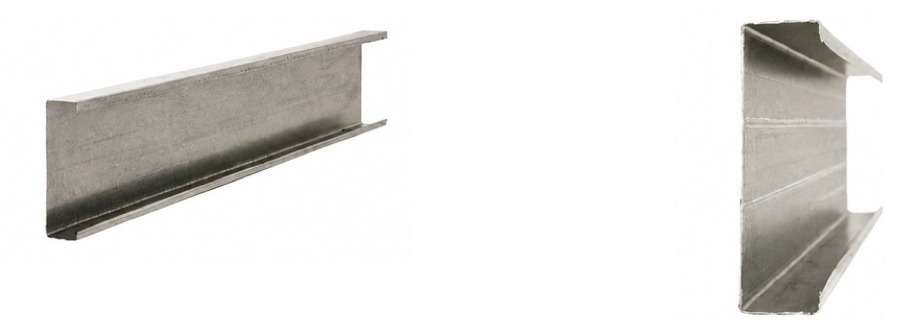

Ocelové profily mezipodlažní konstrukce (profil C)
- Nosná konstrukce: vytvořena spojením speciálně ohýbaných pozinkovaných plechů.
- Tloušťka plechu: 2 mm pozinkovaný plech.
- Vrchní vrstva podlahy: cementotřísková deska tloušťky 16 mm.
- Podhled stropu: sádrokartonová deska tloušťky 12 mm.
- Izolace: skelná vata tloušťky 80 mm.
- Nosnost: minimálně 200 kg/m².
